5-мегапиксельная цифровая ПЗС камера BMR-5000HC-UF
- Достоверная цветопередача
- «Глобальный» электронный затвор
- Разрешение более 1500 твл.
- Компактный размер
- Высокая кадровая частота
- .NET, TWAIN интерфейсы
КОД ЗАКАЗА:
BMR-5000HC-UF: Цветная видеокамера 2/3” USB 2.0 в корпусе
BMR-5000HC-UF: Цветная видеокамера 2/3” USB 2.0 в корпусе
Цветная цифровая видеокамера BMR-5000HC-UF предназначена для наблюдения и измерения слабых по яркости изображений, требующих от видеокамеры достоверной цветопередачи и высокой разрешающей способности, а также линейности характеристики фотоэлектрического
преобразования. При помощи доступных регулировок формируется качественное изображение с высоким отношением С/Ш как при нормальной освещенности объекта, так и в условиях недостатка света. Видеокамера BMR-5000HC-UF разработана с учетом высоких требований, предъявляемых к измерительно-фотометрическому, медицинскому и специальному оборудованию. Используя все преимущества применяемого матричного фотоэлектрического преобразователя (ФЭП) ПЗС фирмы «SONY», видеокамера обеспечивает высочайшее качество получаемого изображения.
Для передачи широкого динамического диапазона ФЭП BMR-5000HС-UF
формирует информативный 12-битный поток цифровых данных изображения.
Камера обладает возможностью управления широким набором простых
регулировок и настроек, задающих текущий режим работы, а также позволяет
сохранять до 4 шаблонов данных настроек в собственном ПЗУ.
Для передачи видеоданных, управления камерой, а также электрического
питания устройства используется только один провод - USB-кабель типа
“A-miniB”, который подключается к порту шины USB 2.0 персональной ЭВМ.
Поддержка интерфейса TWAIN позволяет использовать камеру со
сторонними программными продуктами. Простой программный интерфейс
(API), совместно с подробным описанием и примерами исходного кода (SDK),
входящими в комплект поставки, позволяет быстро и наиболее эффективно
интегрировать камеру в разрабатываемые программно-аппаратные системы.
- Интерфейс для передачи данных, управления и питания: USB 2.0
- Предельная чувствительность 0,015 Лк
- Активные пиксели: 2448 Х 2048
- Частота кадров 9 Гц при полном формате кадра
- Внешняя синхронизация по сигналу (опция)
- Оптоизолированные 1 вход и 1 выход (опция)
- Квантование: 12 бит
- ЦАП 4 канала, 8/10/12 бит (опция)
- Крепление объектива: С/CS
- Компактный размер 50мм x 50мм x 35,5мм
- Напряжение питания: 5В ± 20% от USB
- Потребляемая мощность: не более 2.3Вт
- Электронный затвор
- Усиление
- Яркость
- Баланс белого
- Гамма
- Кадровое накопление
- Режимы сканирования
- Режимы синхронизации
- Передача старших⁄младших разрядов АЦП
- Обмен через UART, SPI, I2C
- Выходы 4-х ЦАП (до 12 бит)
- Внешние входы и выходы
- Работа с набором камер
- 4 шаблона настроек (пресета)
Интерфейс передачи | USB 2.0 (High Speed) | |
Форматы данных | 2448 x 2048 | 9 к/с(цветной) |
Биннинг 2х2 1224 х 1024 | 18 к/с (монохромный) | |
Биннинг 4х4 612 х 512 | 36 к/с (монохромный) | |
Внешние входы⁄выходы | UART | TXD, RXD, до 921.6 кБод |
SPI | до 10 МГц | |
2 входа | TTL, до 5В | |
2 выхода | TTL, 3.3В | |
1 оптоизолированный вход | Ток до 40мА | |
1 оптоизолированный выход | Открытый коллектор (50 В) | |
4 канала ЦАП | 8/10/12 бит | |
Внешняя синхронизация | По синхроимпульсу (Глобальный затвор) | |
Фотоприемник | 2/3" ПЗС (ICX655AQA) | |
Размер пикселя | 3,45 мкм х 3,45 мкм | |
Тип разложения | Прогрессивный | |
Соотношение сторон ФЭП | 6:5 | |
Разрешающая способность | >1500 твл. | |
Чувствительность | 0,25Лк * (0,015Лк **) | |
Динамический диапазон | 61дБ | |
Отношение С⁄Ш | 52дБ | |
Время экспозиции | от 4 с до 6,5 мкс | |
Электронный затвор | Ручной режим | |
Усиление | Ручной режим | |
Гамма | Ручной режим | |
Яркость | Ручной режим | |
Баланс белого | Ручной режим | |
Кадровое накопление | Ручной режим | |
Старшие⁄младшие разряды | Ручной режим | |
Напряжение питания | 5В ± 20% от шины USB | |
Потребляемая мощность | не более 2,3Вт | |
Рабочая температура | -10 до +50°C | |
Температура хранения | -30 до +100°C | |
Габаритные размеры | 50мм x 50мм x 35,5мм | |
Вес | 120 г. | |
Наработка на отказ | 24 000 ч. | |
Гарантийный срок | 12 месяцев | |
Аксессуары | кабель USB “A-miniB”, нейтральный фильтр, держатель штатива | |
Требования к ПК | Intel Pentium IV, 32-bit Video Adapter, SVGA, USB 2.0 (High Speed), ОС – Windows 2000, XP, Vista, Windows 7 32/64-бит |
*(пороговая чувствительность) - освещенность на объекте при параметрах: источник света – галогеновая лампа 3200К, с фильтром ИК отсечки, относительное отверстие объектива 1:1,4, время экспозиции 111мс, коэффициент усиления 0дБ, отношение С/Ш 20дБ.
**(предельная чувствительность) - освещенность на объекте при параметрах: источник света – галогеновая лампа 3200К, с фильтром ИК отсечки, относительное отверстие объектива 1:1,4, время экспозиции 111мс, коэффициент усиления 20дБ, отношение С/Ш 1дБ.

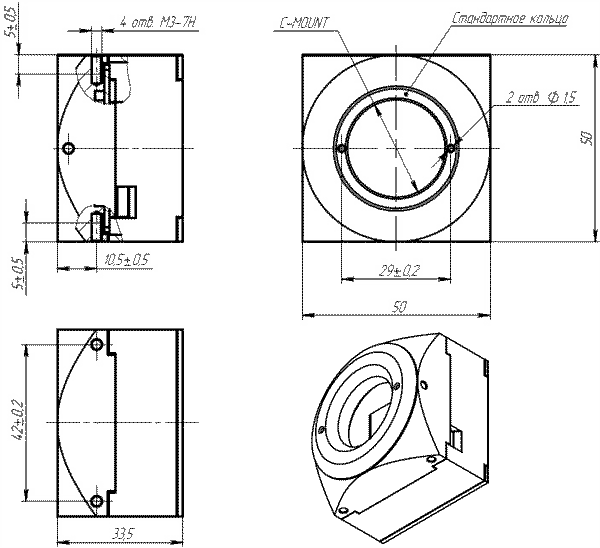

* - все размеры указаны в миллиметрах
- Видеокамера в корпусе
- Кабель USB «A-miniB» 1,8 метра
- Программное обеспечение (Win 2000, XP, Vista, Windows 7 32/64-бит)
- Описание программного интерфейса (VC 6.0 SDK, .NET SDK)
Комплектация каждой камеры может осуществляться по индивидуальному заказу, в том числе без корпуса, установка камер в специализированный корпус заказчика, комплектация объективом, интерфейсными кабелями большей длины и т.д.
