1,4 мегапиксельная цифровая ПЗС камера BMR-1401LM-U

BMR-1401LM-U
  • Высокая чувствительность
  • «Глобальный» электронный затвор
  • Разрешение более 1000 твл.
  • Компактный размер
  • Удобная интеграция
  • /NET, TWAIN интерфейсы
КОД ЗАКАЗА:
BMR-1401LM-U: Монохромная видеокамера 1/2” USB 2.0 в корпусе
BMR-1401LM-U
Монохромная цифровая видеокамера высокого разрешения BMR-1401LM-U предназначена для наблюдения и измерения слабых по яркости изображений, требующих высокой чувствительности и разрешающей способности. При помощи доступных регулировок формируется четкое и контрастное изображение как при нормальной освещенности объекта, так и в условиях недостатка света. Видеокамера BMR-1401LM-U разработана с учетом высоких требований, предъявляемых к измерительно-фотометрическому, промышленному, медицинскому и специальному оборудованию. Используя все преимущества применяемого матричного фотоэлектрического преобразователя (ФЭП) ПЗС фирмы «SONY», видеокамера обеспечивает высочайшее качество получаемого изображения.
Технические решения, применяемые в BMR-1401LM-U, позволяют формировать 12-битный поток цифровых данных изображения с высоким отношением С/Ш. Камера позволяет управлять широким набором простых регулировок и настроек, задающих текущий режим работы, а также допускает хранение до 4 шаблонов настроек в собственной энергонезависимой памяти.
Для передачи видеоданных, управления камерой, а также электрического питания устройства используется только один провод — USB-кабель типа ”A-miniB”, который подключается к порту шины USB 2.0 персональной ЭВМ.
Поддержка интерфейса TWAIN позволяет использовать камеру со сторонними программными продуктами. Простой программный интерфейс (API), совместно с подробным описанием и примерами исходного кода (SDK), входящими в комплект поставки, позволяет быстро и наиболее эффективно интегрировать камеру в разрабатываемые программно-аппаратные системы.
  • Интерфейс для передачи данных, управления и питания: USB 2.0
  • Предельная чувствительность 0,002 Лк
  • Активные пиксели: 1360 Х 1040
  • Частота кадров 7,9 Гц при полном формате кадра
  • Внешняя синхронизация по сигналу (опция)
  • Оптоизолированные 1 вход и 1 выход (опция)
  • Квантование: 12 бит
  • ЦАП 4 канала, 8/10/12 бит (опция)
  • Крепление объектива: С/CS
  • Компактный размер 53мм x 53мм x 36мм
  • Напряжение питания: 5В ± 20% от USB
  • Потребляемая мощность: не более 1.3Вт
  • Электронный затвор
  • Усиление
  • Яркость
  • Четкость
  • Гамма
  • Кадровое накопление
  • Режимы сканирования
  • Режимы синхронизации
  • Передача старших⁄младших разрядов АЦП
  • Обмен через UART, SPI, I2C
  • Выходы 4-х ЦАП (до 12 бит)
  • Внешние входы и выходы
  • Работа с набором камер
  • 4 шаблона настроек (пресета)
Интерфейс передачи USB 2.0 (High Speed)
Форматы данных 1360 x 1040 7,9 к/с
Биннинг 2х2 680 х 520 15,8 к/с
Прореживание 1360 x 256 31,6 к/с
Внешние входы⁄выходы UART TXD, RXD, до 921.6 кБод
SPI до 10 МГц
2 входа TTL, до 5В
2 выхода TTL, 3.3В
1 оптоизолированный вход Ток до 40мА
1 оптоизолированный выход Открытый коллектор (50 В)
4 канала ЦАП 8/10/12 бит
Внешняя синхронизация По синхроимпульсу (Глобальный затвор)
Фотоприемник 1/2" ПЗС (ICX205AL)
Размер пикселя 4,65 мкм х 4,65 мкм
Тип разложения Прогрессивный
Соотношение сторон ФЭП 4:3
Разрешающая способность >1000 твл.
Чувствительность 0,016Лк * (0,002Лк **)
Динамический диапазон >63дБ
Отношение С⁄Ш 62дБ
Время экспозиции от 8 с до 40 мкс
Электронный затвор Ручной режим
Усиление Ручной режим
Гамма Ручной режим
Яркость Ручной режим
Четкость Ручной режим
Кадровое накопление Ручной режим
Старшие⁄младшие разряды Ручной режим
Напряжение питания 5В ± 20% от шины USB
Потребляемая мощность не более 1.3Вт
Рабочая температура -10 до +50°C
Температура хранения -30 до +100°C
Габаритные размеры 53мм x 53мм x 36мм
Вес 130 г.
Наработка на отказ 24 000 ч.
Гарантийный срок 12 месяцев
Аксессуары кабель USB ”A-miniB”, нейтральный фильтр, фильтр ИК-отсечки, держатель штатива
Требования к ПК Intel Pentium IV, 32-bit Video Adapter, SVGA,
USB 2.0 (High Speed), ОС – Windows 2000, XP, Vista, Windows 7 32/64-бит
*(пороговая чувствительность) - освещенность на объекте при параметрах: источник света – галогеновая лампа 3200К, без фильтра ИК отсечки, относительное отверстие объектива 1:1,4, время экспозиции 126мс, коэффициент усиления 0дБ, отношение С/Ш 20дБ.
**(предельная чувствительность) - освещенность на объекте при параметрах: источник света – галогеновая лампа 3200К, без фильтра ИК отсечки, относительное отверстие объектива 1:1,4, время экспозиции 126мс, коэффициент усиления 20дБ, отношение С/Ш 1дБ.

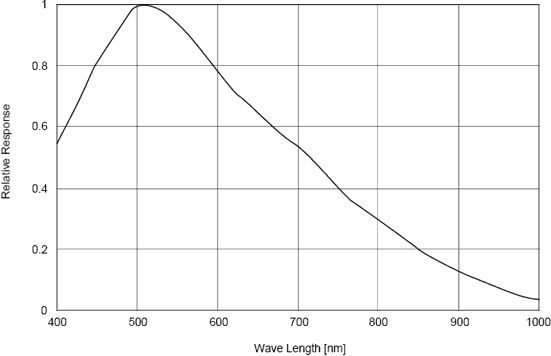

Спектральная характеристика матрицы
Габаритные размеры
* - все размеры указаны в миллиметрах
  • Видеокамера в корпусе
  • Кабель USB «A-miniB» 1,8 метра
  • Программное обеспечение (Win 2000, XP, Vista, Windows 7 32/64-бит)
  • Описание программного интерфейса (SDK)
Комплектация каждой камеры может осуществляться по индивидуальному заказу, в том числе без корпуса, установка камер в специализированный корпус заказчика, комплектация объективом, интерфейсными кабелями большей длины и т.д.
КОД ЗАКАЗА:   BMR-1401LM-U: Монохромная видеокамера 1/2” USB 2.0 в корпусе
